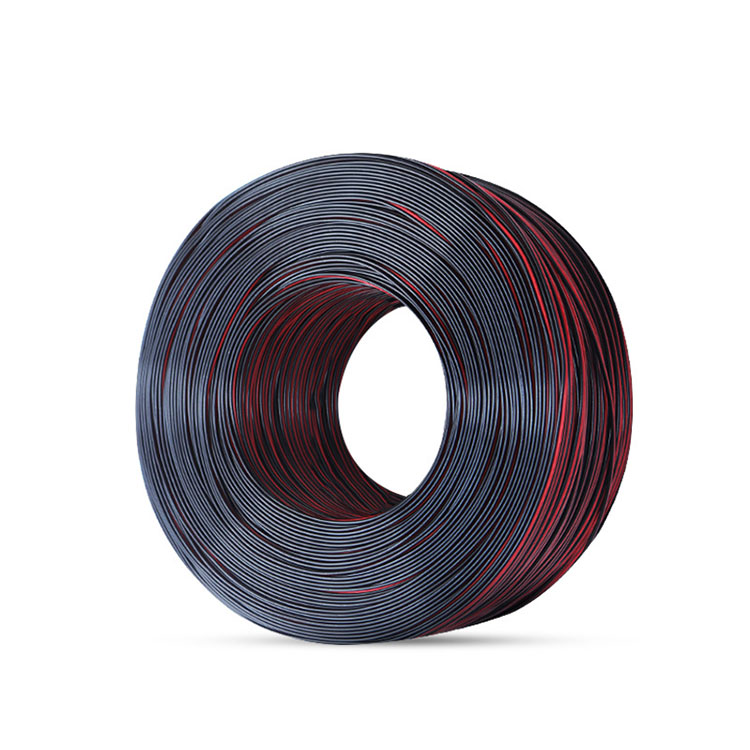

የኃይል ኤሌክትሮኒክስ ሽቦ ከጠንካራ መዳብ ይልቅ የታሰረ መዳብ ለምን ይጠቀማል?

የፓይዱ ቡድንኃይልኤሌክትሮኒክ ሽቦብዙውን ጊዜ በኢንዱስትሪ ኤሌክትሪክ ዲዛይን ውስጥ መሐንዲሶች ለዘመናዊ የኃይል ስርዓቶች በተለይም ንዝረት ፣ ሙቀት እና የኤሌክትሮማግኔቲክ ጫጫታ መስተጋብር በሚፈጥሩ አካባቢዎች ውስጥ የታሰሩ መዳብ እና ጠንካራ የመዳብ መቆጣጠሪያዎችን ሲያወዳድሩ ይብራራል። በሁለቱ መካከል ያለው ምርጫ የቁሳቁስ ምርጫ ብቻ ሳይሆን ዛሬ ባለው የኤሌክትሪክ መሠረተ ልማት ውስጥ ለትክክለኛ የአሠራር ችግሮች ምላሽ ነው.

ኩባንያው ፓይዱ ግሩፕ ሊሚትድ በኬብል መዋቅር ማመቻቸት እና የኢንሱሌሽን ሙከራ የረዥም ጊዜ ቴክኒካል ልምድ ገንብቷል፣ ይህም ለምን በአውቶሜሽን እና በሃይል ማስተላለፊያ ስርአቶች ላይ ጥቅም ላይ በሚውለው ኤሌክትሮኒክ ሽቦ ውስጥ የታሰረ የመዳብ ዲዛይን በስፋት ጥቅም ላይ እንደዋለ ለማብራራት ይረዳል።

ዋናውን ጥያቄ መረዳት፡ ለምንድነው የታሰረ መዳብ?

በመጀመሪያ ሲታይ, ጠንካራ መዳብ ቀላል ይመስላል: አንድ ቀጣይነት ያለው የብረት እምብርት, ለማምረት ቀላል እና የተረጋጋ ቅርጽ. ይሁን እንጂ ዘመናዊ የኤሌክትሪክ አከባቢዎች ቀላል አይደሉም. መሳሪያዎች ከአሁን በኋላ ቋሚ አይደሉም, እና የኤሌክትሪክ ጭነቶች ያለማቋረጥ ይለዋወጣሉ.

የታጠፈ መዳብ በአንድ ላይ የተጠማዘዙ በርካታ ጥሩ የመዳብ ሽቦዎችን ያቀፈ ነው፣ እና ይህ መዋቅር በኬብሉ ውስጥ ምን ያህል ወቅታዊ ፣ ሙቀት እና ሜካኒካል ውጥረት ባህሪን ይለውጣል።

ዋናው ሀሳብ፡-

መሐንዲሶች በኮንዳክሽን ላይ ብቻ ከማተኮር ይልቅ፡-

- ሜካኒካል ተለዋዋጭነት
- የሙቀት መረጋጋት
- ድካም መቋቋም
- በጣልቃ ገብነት ውስጥ የምልክት ታማኝነት

እነዚህ ምክንያቶች በኢንዱስትሪ ስርዓቶች ውስጥ ጥቅም ላይ በሚውለው የኃይል ኤሌክትሮኒክ ሽቦ ውስጥ ወሳኝ ናቸው.

ሜካኒካል ተለዋዋጭነት፡ በጣም የሚታየው ጥቅም

በተሰቀለ እና በጠንካራ መዳብ መካከል ካሉት በጣም ፈጣን ልዩነቶች አንዱ ተለዋዋጭነት ነው።

በእውነተኛ ጭነቶች ውስጥ ለምን ተለዋዋጭነት አስፈላጊ ነው

ዘመናዊ የኤሌክትሪክ ስርዓቶች ብዙውን ጊዜ የሚከተሉትን ያካትታሉ:

- በመቆጣጠሪያ ካቢኔቶች ውስጥ ጥብቅ የኬብል መስመር
- የማሽን ክንዶችን ማንቀሳቀስ
- የሚንቀጠቀጡ የኢንዱስትሪ መድረኮች
- ውስብስብ የቧንቧ መስመሮች

ድፍን መዳብ መታጠፍን ይቋቋማል እና ከጊዜ በኋላ የጭንቀት ነጥቦችን ሊያዳብር ይችላል። የታጠፈ መዳብ ግን የታጠፈ ውጥረትን በብዙ ትናንሽ ሽቦዎች ላይ ያሰራጫል ይህም የመሰባበር አደጋን ይቀንሳል።

ቀላል የንጽጽር ሰንጠረዥ

በተለዋዋጭ አካባቢዎች ውስጥ በሚሰሩ ስርዓቶቹ ውስጥ የታሰሩ ኮንዳክተሮች በሰፊው ጥቅም ላይ የሚውሉበት አንዱ ዋና ምክንያት ይህ ነው።

በእውነተኛ ሁኔታዎች ውስጥ የኤሌክትሪክ አፈፃፀም

አንድ የተለመደ የተሳሳተ ግንዛቤ የታሰረ መዳብ ዝቅተኛ የመተላለፊያ ይዘት አለው. እንደ እውነቱ ከሆነ, በትክክል ሲነደፍ, ልዩነቱ በተግባራዊ አተገባበር ላይ አነስተኛ ነው.

በጣም አስፈላጊው ነገር ገመዱ በጭነት ለውጦች ውስጥ እንዴት እንደሚሠራ ነው.

ዋና የኤሌክትሪክ ግምት:

- ከፍተኛ ድግግሞሽ ላይ የቆዳ ውጤት
- የሙቀት መበታተን ወጥነት
- በማቋረጫ ነጥቦች ላይ የእውቂያ ተቃውሞ

የታሰረ መዳብ በክሮች መካከል መጠነኛ እንቅስቃሴን በመፍቀድ አካባቢያዊ ሙቀትን ለመቀነስ ይረዳል ፣ ይህም በተከታታይ በሚሠራበት ጊዜ የሙቀት ሚዛንን ያሻሽላል።

የኤሌክትሮማግኔቲክ ጣልቃገብነት እና የመከላከያ ባህሪ

የኢንዱስትሪ አካባቢዎች በኤሌክትሮማግኔቲክ ጫጫታ በሞተሮች፣ በተገላቢጦሽ እና በመቀያየር መሳሪያዎች ተሞልተዋል። ሀየኃይል ኤሌክትሮኒክ ሽቦብዙውን ጊዜ የመከላከያ ንብርብሮችን ያጠቃልላል, ነገር ግን የመቆጣጠሪያው መዋቅር ራሱ እንዲሁ ሚና ይጫወታል.

የተጣራ መዳብ ይረዳል:

- የማይክሮ-ንዝረት ጣልቃገብነትን ይቀንሱ
- በመቆጣጠሪያ ወረዳዎች ውስጥ የምልክት መረጋጋትን ያሻሽሉ
- በተለዋዋጭ ጭነቶች ውስጥ የማይለዋወጥ መከላከያን ያቆዩ

እንደ አውቶሜሽን መስመሮች ወይም የድግግሞሽ ቁጥጥር ስርዓቶች ባሉ አካባቢዎች፣ ይህ መረጋጋት ለረጅም ጊዜ አስተማማኝነት አስፈላጊ ይሆናል።

የሙቀት ውጥረት እና የሙቀት ስርጭት

ሙቀት በኬብል የህይወት ዘመን ውስጥ በጣም ወሳኝ ከሆኑት ነገሮች አንዱ ነው.

የተጣራ መዳብ የሚከተሉትን ያቀርባል-

- ለሙቀት መበታተን ትልቅ ቦታ
- የተቀነሰ ነጥብ ነጥብ ምስረታ
- ተጨማሪ ወጥ የሆነ የሙቀት መስፋፋት

የመስክ አይነት ምልከታ

ኬብሎች ለቀጣይ ወቅታዊ መለዋወጥ በተጋለጡባቸው ስርዓቶች ውስጥ፣ ጠንካራ መዳብ ሙቀትን በማጣመም ወይም በማገናኘት ነጥቦች ላይ ያተኩራል። የታሰረ መዳብ ያንን ጭንቀት ይበልጥ በእኩል ያሰራጫል፣ የአካባቢን መበላሸትን ይቀንሳል።

ለምን ጠንካራ መዳብ አሁንም አለ።

የታሰረ መዳብ ሁልጊዜ የተሻለ አማራጭ ነው ብሎ ማሰብ አስፈላጊ አይደለም. ጠንካራ መዳብ አሁንም በተወሰኑ ጉዳዮች ላይ ጥቅሞች አሉት-

- ቋሚ የቤት ውስጥ ሽቦ
- የአጭር ርቀት ግንኙነቶች
- ዝቅተኛ-ንዝረት አካባቢዎች

ነገር ግን ስርአቶች እንቅስቃሴን፣ ንዝረትን ወይም የሙቀት ብስክሌትን በሚያካትቱበት ጊዜ የታሰረ መዳብ ለኤሌክትሮኒካዊ ሽቦ የበለጠ ተግባራዊ ይሆናል።

በውጥረት ውስጥ መዋቅራዊ ባህሪ

ልዩነቱን የበለጠ ለመረዳት እያንዳንዱ ተቆጣጣሪ በተደጋጋሚ የሜካኒካዊ ጭንቀት ውስጥ እንዴት ምላሽ እንደሚሰጥ ለመመልከት ይረዳል.

የጭንቀት ምላሽ አጠቃላይ እይታ

ይህ መዋቅራዊ ጠቀሜታ የታሰረ መዳብ በኢንዱስትሪ ደረጃ የኬብል ዲዛይን ላይ የበላይነቱን ከሚይዝበት ዋና ዋና ምክንያቶች አንዱ ነው።

በዘመናዊ የኬብል ዲዛይን ውስጥ የመከላከያ እና መከላከያ ሚና

የአመራር ምርጫ የስርዓቱ አንድ አካል ብቻ ነው። በዙሪያው ያለው መከላከያ እና መከላከያ እኩል አስፈላጊ ናቸው.

ዘመናዊ የኃይል ኤሌክትሮኒክ ሽቦ ንድፎች ብዙውን ጊዜ የሚከተሉትን ያካትታሉ:

- ተሻጋሪ የ polyethylene መከላከያ
- የ PVC መከላከያ ንብርብሮች
- ለኤሌክትሮማግኔቲክ ጥበቃ መከላከያ ንብርብሮች
- የእሳት ነበልባል መከላከያ ውጫዊ ጃኬቶች

እነዚህ ንብርብሮች በአስቸጋሪ አካባቢዎች ውስጥ የተረጋጋ አሰራርን ለመደገፍ አብረው ይሰራሉ።

የፓይዱ ግሩፕ ሊሚትድ የማምረት እና የመፈተሽ አቅሞች ከፍተኛ-ቮልቴጅ ከፊል የፍሳሽ መሞከሪያ ስርዓቶችን ያጠቃልላል፣ እነዚህም ተቆጣጣሪ-የመከላከያ ውህዶች በኤሌክትሪክ ጭንቀት ውስጥ የረዥም ጊዜ መረጋጋትን ሊጠብቁ እንደሚችሉ ለመገምገም ይረዳል።

በከባድ ኦፕሬቲንግ አከባቢዎች ውስጥ ዘላቂነት

የኢንዱስትሪ አካባቢዎች ንፁህ ወይም የተረጋጋ እምብዛም አይደሉም። ገመዶች ለሚከተሉት ሊጋለጡ ይችላሉ:

- የዘይት ጭጋግ
- እርጥበት
- ከፍተኛ የአካባቢ ሙቀት
- ሜካኒካል መበላሸት
- የማያቋርጥ ንዝረት

የታሰረ መዳብ በእነዚህ ድብልቅ ሁኔታዎች ውስጥ በተሻለ ሁኔታ ይሠራል ምክንያቱም ውስጣዊ መዋቅሩ በጥብቅ ከመቃወም ይልቅ በውጥረት ውስጥ በትንሹ ይላመዳል።

ተግባራዊ የመተግበሪያ ሁኔታዎች

ሁኔታ 1፡ የኢንዱስትሪ አውቶሜሽን ስርዓቶች

ሮቦቲክ ክንዶች እና ተንቀሳቃሽ ማጓጓዣዎች የማያቋርጥ የኬብል መታጠፍ ያስፈልጋቸዋል. የታሰረ መዳብ የኤሌክትሮኒካዊ ሽቦው የድካም ውድቀት ሳይኖር ቀጣይነቱን እንደሚጠብቅ ያረጋግጣል።

ሁኔታ 2፡ በማሽን ውስጥ የኃይል ማከፋፈል

በተደጋጋሚ የመነሻ ማቆሚያ ዑደት ያላቸው ማሽኖች የሙቀት እና የኤሌክትሪክ መለዋወጥ ይፈጥራሉ. የታሰረ መዳብ እነዚህን ልዩነቶች ለማረጋጋት ይረዳል.

ሁኔታ 3፡ ተለዋዋጭ ድግግሞሽ ድራይቮች

ከፍተኛ-ድግግሞሽ መቀያየር አከባቢዎች ከተሻሻሉ የሙቀት እና ኤሌክትሮማግኔቲክ ባህሪያት ተጠቃሚ ይሆናሉ።

ሠንጠረዥ፡ ለምን በተለዋዋጭ ሲስተሞች ውስጥ የታሰረ መዳብ ይመረጣል

የሙከራ እና የጥራት ማረጋገጫ እይታ

ዘመናዊ የኬብል ስርዓቶች ከመሰማራታቸው በፊት በሙከራ ላይ ይመረኮዛሉ. ለታሰሩ የመዳብ ንድፎች፣ ማረጋገጫ የሚከተሉትን ያካትታል፡-

- የአመራር የመቋቋም ወጥነት ማረጋገጫዎች
- ከፍተኛ-ቮልቴጅ መቋቋም ሙከራ
- የኢንሱሌሽን እርጅና ማስመሰል
- የመከላከያ ውጤታማነት መለኪያ

ከፓይዱ ግሩፕ ሊሚትድ ጋር በተያያዙ ፋሲሊቲዎች፣ ከፍተኛ-ቮልቴጅ መከላከያ አዳራሾች እና ከፊል የፍሳሽ መሞከሪያ መሳሪያዎች የረዥም ጊዜ የኤሌክትሪክ ውጥረት ሁኔታዎችን ለመምሰል ያገለግላሉ። ይህ የኤሌክትሮኒካዊ ሽቦ በተለያዩ የአሠራር ሁኔታዎች ውስጥ የተረጋጋ አፈጻጸምን እንደሚጠብቅ ለማረጋገጥ ይረዳል።

የተለመዱ አለመግባባቶች

"የተዘረጋ መዳብ በኤሌክትሪክ ደካማ ነው"

በተግባራዊ የኢንዱስትሪ አጠቃቀም ፣በተገቢው የተመረተ የታሰረ መዳብ በኤሌክትሪክ ከጠንካራ መዳብ ጋር ተመሳሳይ ነው ፣በተለይም በዝቅተኛ እና መካከለኛ ድግግሞሽ መተግበሪያዎች ውስጥ።

"ጠንካራ መዳብ ሁልጊዜ የበለጠ ውጤታማ ነው"

ውጤታማነት በስርዓት ሁኔታዎች ላይ የተመሰረተ ነው. በተለዋዋጭ አካባቢዎች, የሜካኒካል ውድቀት አደጋ አነስተኛ የመተላለፊያ ልዩነቶችን ይበልጣል.

የንድፍ እይታ፡ በስርዓት ባህሪ ላይ በመመስረት መምረጥ

ውሳኔው በየትኛው ቁሳቁስ በተናጥል የላቀ እንደሆነ አይደለም ፣ ግን ገመዱ በእውነተኛ ስርዓት ውስጥ እንዴት እንደሚሠራ ነው ።

- የማይንቀሳቀሱ ስርዓቶች ቀላልነትን ይደግፋሉ
- ተለዋዋጭ ስርዓቶች ተለዋዋጭነትን ይደግፋሉ
- ከፍተኛ ጭንቀት ያለባቸው አካባቢዎች የድካም መቋቋምን ይመርጣሉ

የታሰረ መዳብ እንቅስቃሴ እና የኤሌክትሪክ ልዩነት ቋሚ ከሆኑ ከዘመናዊ የኢንዱስትሪ ፍላጎቶች ጋር የበለጠ ይጣጣማል።

ማጠቃለያ

በ a ውስጥ ለተሰካው መዳብ ምርጫየኃይል ኤሌክትሮኒክ ሽቦከላቦራቶሪ ግምቶች ይልቅ በተጨባጭ የአሠራር ሁኔታዎች ውስጥ የመተጣጠፍ ችሎታን, የሙቀት መረጋጋትን እና የሜካኒካል ጽናትን የማመጣጠን ችሎታ ነው. በላቁ የኢንሱሌሽን ዲዛይን እና ጥብቅ የፍተሻ ስርዓቶች፣ በፓይዱ ግሩፕ ሊሚትድ ስር የተሰሩ መፍትሄዎች የተቆጣጣሪው መዋቅር እና የስርዓት አስተማማኝነት በዘመናዊ የኤሌክትሪክ መሠረተ ልማት ውስጥ እንዴት በቅርበት እንደሚገናኙ ያሳያሉ።
